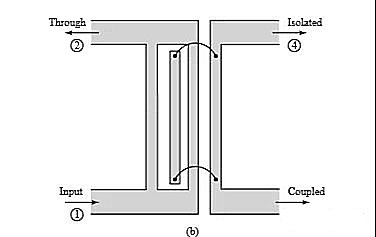

耦合器是正交混合耦合器,在輸出端口(端口2和端口3)之間具有90°的相位差。 耦合器的微帶電路設計。為了實現牢固的耦合,此處使用了四個連接的耦合線。該耦合線易于實現強耦合,并且帶寬超過一個八度。困難在于實際處理更加困難,這主要是因為線相對較窄并且間隙較小,并且也難以實現跨線的連接線。 因此,人們對原始耦合器進行了擴展設計,如下圖所示。
展開式耦合器的設計稍微簡單一些,但原理與原型相同。 展開的耦合器可以用等效電路進行仿真。 它由四根導線組成,所有導線均具有相同的線寬和間隙。如果我們假設每根導線僅與相鄰導線耦合,而忽略了較遠導線的耦合,則可以將其等效電路擴展為兩條平行耦合的導線。然后,您可以使用耦合線分析方法來分析耦合器。所有定向耦合器的定向耦合特性是通過在耦合端口處疊加兩個或多個波或波分量并在隔離端口處抵消而產生的。對于上圖中所示的支線定向耦合器,支線的長度和間距均為四分之一波長。
為了獲得更大的帶寬,使用了多個λ/ 4耦合段。該耦合器的設計與分布式元件濾波器的設計大致相同。耦合器的每個部分都被視為濾波器的一部分。通過調整每個部分的耦合系數,耦合端口可以具有任何經典的濾波器響應,例如最大平坦度(Butterworth濾波器)等波紋(橢圓函數)濾波器或指定的波紋(Chebyshev濾波器)響應。紋波濾波器是通帶中耦合端口輸出的最大變化,通常將標稱耦合因數用作正或負dB值。
耦合器的類型很多,但是兩種常見的耦合器是分支線類型和耦合線類型。 還有一個Lange耦合器,一種實現緊密耦合的微帶定向耦合器。
